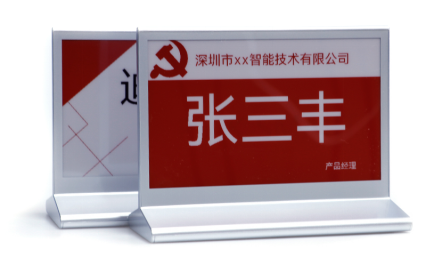

Guide de fonctionnement de la plaque électronique Wi-Fi

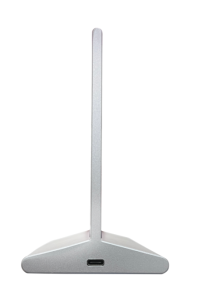

Côté droit : chargement via interface Type-C

La lumière rouge sur le bouton R indique le chargement

La lumière bleue sur le bouton R indique une charge complète

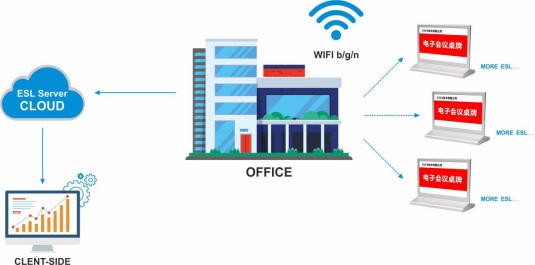

Solution locale : client + serveur cloud

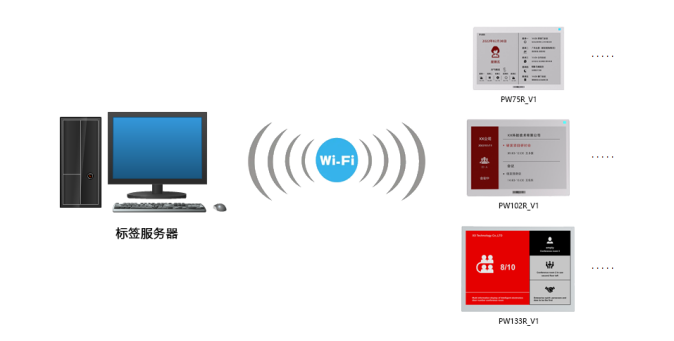

Solution de service cloud : logiciel de service + étiquette Wi-Fi

Schéma de station de base V5 : contrôleur V5 + étiquette Wi-Fi

Processus d'enregistrement de l'appareil

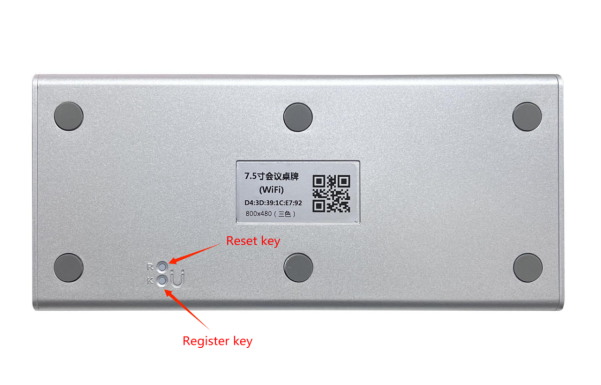

K : touche d'inscription R : touche de réinitialisation

Appuyez longuement sur la touche K et le voyant vert reste allumé en continu. Appuyez ensuite sur la touche R et relâchez-la lorsque le voyant vert clignote rapidement. Lorsque le voyant vert clignote lentement, l'appareil peut entrer en mode d'inscription de configuration.

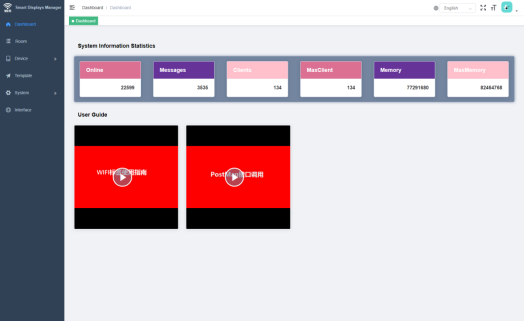

Connectez-vous au système de gestion des étiquettes Wi-Fi : http://192.144.234.153:8000/index

Compte de test : user1080 Mot de passe : 123456 (Usage uniquement pour les tests)

Télécharger le package logiciel :

http://a.picksmart.cn:8088/picksmart/app/WiFi-Tool-Setup-V1.0.37.zip

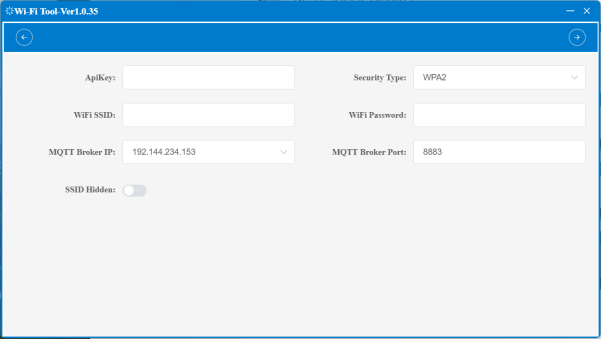

1. Connectez-vous au système, accédez à Gestion des appareils - Gestion des produits, copiez la valeur de [clé produit], rendez-vous dans l'outil logiciel [wifi-tools], saisissez les paramètres et passez à l'étape suivante ;

Remarque : un ordinateur portable est recommandé si l'ordinateur dispose d'une connexion Wi-Fi, avec carte sans fil

2. Cliquez sur [Démarrer la recherche], l'adresse MAC de l'appareil produit s'affiche correctement, et le voyant vert clignote lentement ;

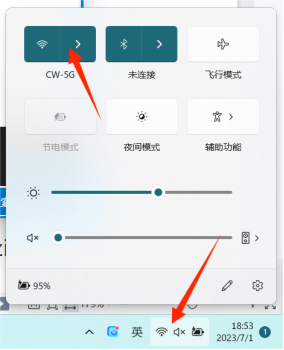

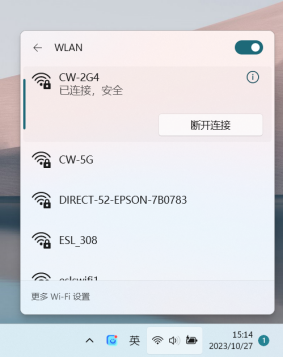

Remarque : si vous ne trouvez pas l'appareil, cliquez sur Wi-Fi dans le coin inférieur droit de l'ordinateur pour actualiser

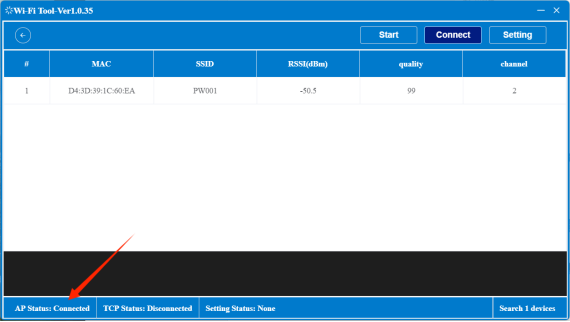

3. Cliquez sur Connecter l'appareil. État de la connexion AP dans le coin inférieur gauche : Connecté, indiquant que l'appareil est connecté.

4. Cliquez sur [Configurer les paramètres], l'état de la connexion TCP dans le coin inférieur gauche : connexion, une invite indiquant que la configuration du label a réussi s'affiche, indiquant que les paramètres de l'appareil ont été enregistrés avec succès, le voyant vert clignotera plusieurs fois plus rapidement, puis l'indicateur s'éteindra automatiquement.

Processus opérationnel

http://192.144.234.153:8000/index

① Cliquez sur le lien URL pour vous connecter au système de gestion des étiquettes WiFi

② Gestion des modèles - Nouveau, sélectionnez la résolution de l'écran

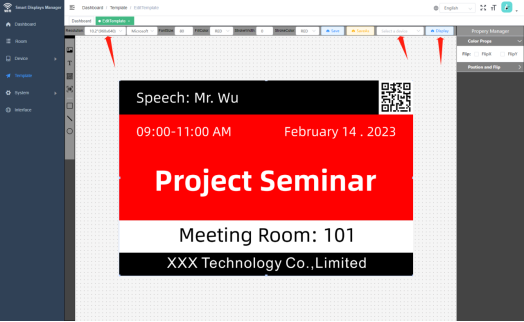

③ Édition du modèle, sélectionnez les paramètres d'adresse MAC de l'appareil, cliquez sur l'écran pour actualiser l'affichage

④ Si le modèle est créé dans un autre logiciel, la taille de résolution de l'étiquette correspondante doit être définie

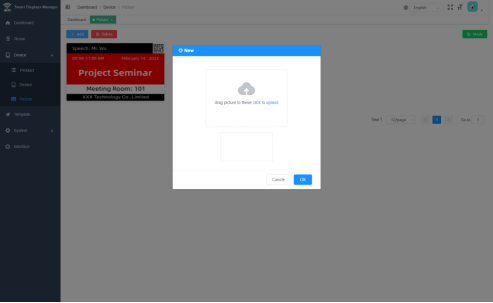

⑤ Gestion des appareils - Gestion des images - Nouveau, téléversez le modèle d'image

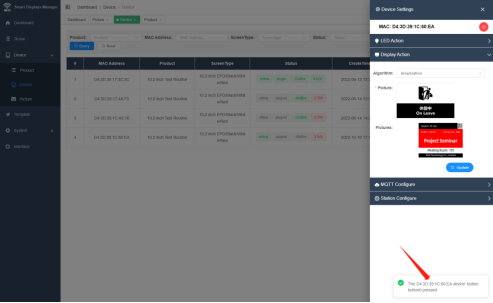

⑥ Appuyez sur la touche K à la base du produit, et l'adresse MAC de l'appareil s'affichera en bas à droite. Copiez les paramètres dans l'appareil de recherche d'adresse MAC géré par l'appareil, puis cliquez sur l'écran Paramètres pour actualiser le modèle d'image téléchargé
